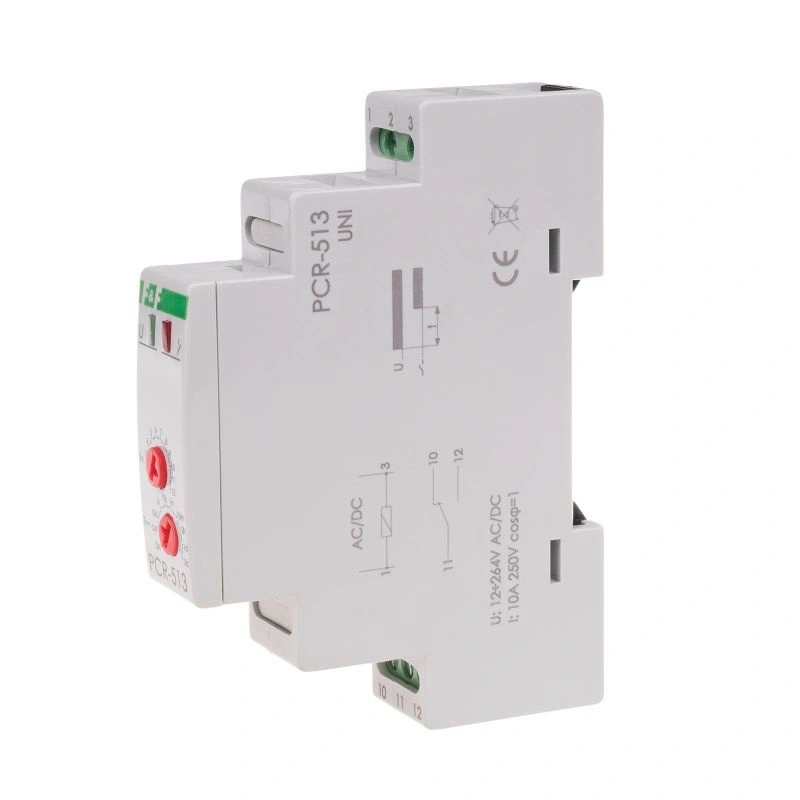

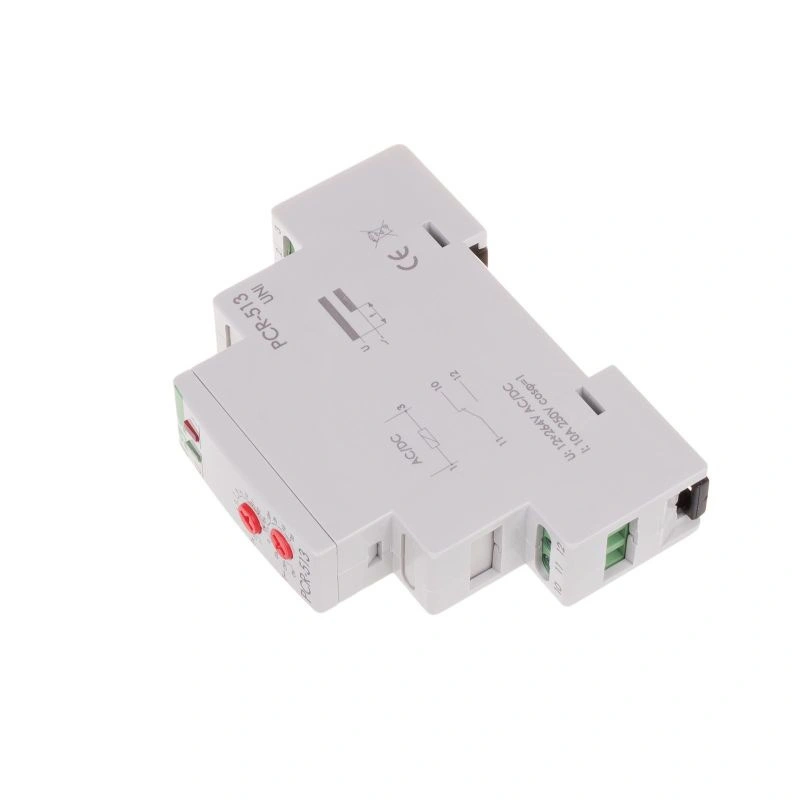

Przekaźnik czasowy rewersyjny, styki: 1NO/NC UNI PCR-513UNI
Przekaźnik czasowy z opóźnionym załączeniem
F&F PCR-513UNI
Uniwersalny przekaźnik czasowy przeznaczony do sterowania urządzeniami w instalacjach automatyki domowej i przemysłowej. Szeroki zakres zasilania 12–264 V AC/DC pozwala zastosować go w wielu różnych układach sterowania.
PCR-513UNI realizuje funkcję opóźnionego załączenia, a czas zadziałania można ustawić w zakresie od 0,1 sekundy do 576 godzin.
Uniwersalny zakres napięcia zasilającego
Od ułamka sekundy do 24 dni
Jeden separowany styk przełączny NO/NC
Montaż na szynie TH-35
Jak działa PCR-513UNI?
Po podaniu napięcia zasilającego przekaźnik rozpoczyna odmierzanie ustawionego czasu. W tym czasie styk pozostaje w pozycji 11–10.
Po upływie nastawionego czasu styk przełącza się do pozycji 11–12. Ponowne rozpoczęcie cyklu następuje po wyłączeniu i ponownym włączeniu napięcia zasilającego.

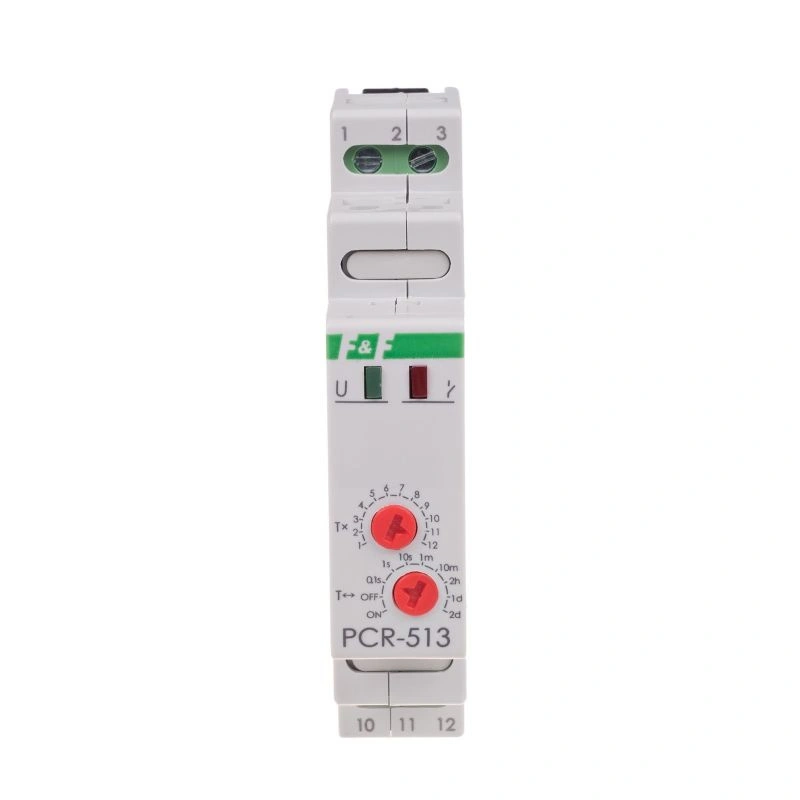

- zielona dioda LED – sygnalizacja zasilania,
- czerwona dioda LED – sygnalizacja załączenia styku,
- pozycja ON – trwałe załączenie styku 11–12,
- pozycja OFF – trwałe przełączenie styku do pozycji 11–10.
Zakresy nastawy czasu
| 0,1 s | 0,1–1,2 sekundy | 10 min | 10–120 minut |
|---|---|---|---|
| 1 s | 1–12 sekund | 2 h | 2–24 godziny |
| 10 s | 10–120 sekund | 1 dzień | 1–12 dni |
| 1 min | 1–12 minut | 2 dni | 2–24 dni |
Czas ustawia się za pomocą pokrętła wyboru zakresu oraz pokrętła wartości od 1 do 12. Iloczyn obu nastaw określa czas zadziałania, np. ustawienie 1 min × 7 oznacza opóźnienie 7 minut.
Dane techniczne
| Indeks producenta | PCR-513UNI |
|---|---|
| EAN | 5908312591375 |
| Funkcja | Opóźnione załączenie |
| Napięcie zasilania | 12–264 V AC/DC |
| Zakres regulacji czasu | 0,1 s–576 godz. |
| Maksymalny prąd obciążenia | 10 A |
| Konfiguracja styków | 1 × NO/NC, styk separowany |
| Sygnalizacja | Zasilanie – LED zielona; stan styku – LED czerwona |
| Pobór mocy | 0,8 W |
| Przyłącze | Zaciski śrubowe 2,5 mm² |
| Temperatura pracy | od -25°C do +50°C |
| Wymiary | 1 moduł – 18 mm |
| Montaż | Szyna TH-35 |
| Stopień ochrony | IP20 |
Ważne informacje montażowe
Montaż należy wykonywać przy odłączonym zasilaniu. Przy włączonym zasilaniu urządzenie nie reaguje na zmianę zakresu czasowego. Nowy zakres zacznie obowiązywać po wyłączeniu i ponownym włączeniu zasilania.
Instalację i podłączenie urządzenia powinna wykonać osoba posiadająca odpowiednie kwalifikacje.
