Kabel telekomunikacyjny ognioodporny HTKSHekw FE180/Ph90 E90 PH90 3x2x1
Kabel telekomunikacyjny ognioodporny Technokabel HTKSHekw FE180 PH90/E30-E90 3x2x1,0
Kabel Technokabel HTKSHekw FE180 PH90/E30-E90 3x2x1,0 to ognioodporny, bezhalogenowy i ekranowany kabel telekomunikacyjny przeznaczony do instalacji stałych w obiektach o zaostrzonych wymaganiach przeciwpożarowych. Stosowany jest do połączeń urządzeń systemów alarmowych, sygnalizacyjnych, teletransmisyjnych, dźwiękowych systemów ostrzegawczych DSO, systemów sygnalizacji alarmu pożaru oraz automatyki pożarniczej. Może być również wykorzystywany do transmisji danych za pomocą sygnałów analogowych i cyfrowych w instalacjach automatyki przemysłowej oraz elektroniki przemysłowej.

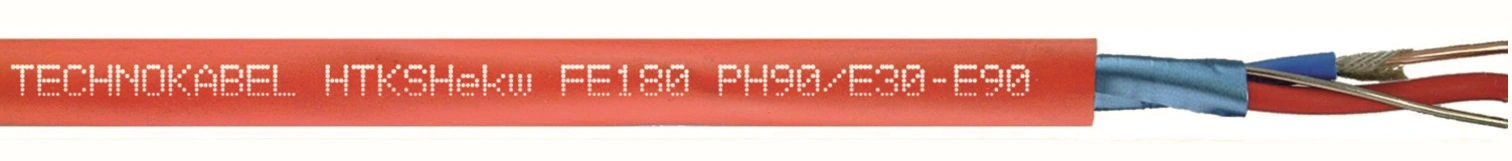

Konstrukcja kabla obejmuje trzy pary żył miedzianych jednodrutowych o średnicy 1,0 mm. Żyły posiadają izolację wykonaną z taśmy mikowej i tworzywa bezhalogenowego, a pary są skręcone w ośrodek kabla. Całość owinięta jest taśmą poliestrową i zabezpieczona wspólnym ekranem statycznym z laminowanej tworzywem folii metalowej. Pod ekranem znajduje się żyła uziemiająca wykonana z miękkich drutów miedzianych ocynowanych. Czerwona powłoka zewnętrzna HFFR ogranicza rozprzestrzenianie płomienia, emisję dymu oraz powstawanie gazów korozyjnych.
Kabel posiada klasę reakcji na ogień B2ca-s1a,d0,a1 oraz parametry odporności ogniowej FE180, PH90 i E30-E90. Oznacza to, że został zaprojektowany do instalacji, w których wymagane jest zachowanie funkcji kabla w warunkach pożaru, w tym utrzymanie transmisji sygnałów lub zasilania urządzeń bezpieczeństwa pożarowego. Zgodnie z danymi producenta kabel jest odporny na oddziaływanie wody według PN-EN 50200 Annex E, dzięki czemu może być stosowany w pomieszczeniach chronionych stałymi wodnymi urządzeniami gaśniczymi, w tym w strefach tryskaczowych.
Wariant 3x2x1,0 charakteryzuje się średnicą zewnętrzną około 8,8 mm oraz orientacyjną masą 96 kg/km. Napięcie pracy wynosi 240 V, próba napięciowa 1500 V, a minimalny promień gięcia to 10-krotność średnicy kabla. Kabel przeznaczony jest do instalacji wewnątrz budynków i powinien być montowany na certyfikowanym systemie zamocowań kablowych. Zachowanie funkcji E30-E90 wymaga stosowania certyfikowanych zespołów kablowych przebadanych zgodnie z DIN 4102-12.
Parametry techniczne
- Producent: Technokabel
- Seria: TECHNOFLAME
- Typ kabla: HTKSHekw FE180 PH90/E30-E90
- Indeks producenta: 1639 011 23
- Liczba par: 3
- Budowa: 3x2x1,0
- Średnica żyły przewodzącej: 1,0 mm
- Przekrój żyły przewodzącej: 0,75 mm²
- Materiał żył: miedź
- Budowa żył: jednodrutowe, okrągłe, z miękkich drutów miedzianych
- Izolacja żył: taśma mikowa i tworzywo bezhalogenowe
- Budowa ośrodka: żyły izolowane skręcone w pary, pary skręcone w ośrodek
- Ekran: wspólny ekran statyczny z laminowanej folii metalowej
- Żyła uziemiająca: miękkie druty miedziane ocynowane pod ekranem
- Powłoka zewnętrzna: bezhalogenowa HFFR
- Kolor powłoki: czerwony
- Klasa CPR: B2ca-s1a,d0,a1
- Średnica zewnętrzna: ok. 8,8 mm
- Masa kabla: ok. 96 kg/km
- Indeks Cu: 46,4 kg/km
- Napięcie pracy Uo/U: 240 V
- Próba napięciowa: 1500 V
- Minimalna rezystancja izolacji: 500 MΩ∙km
- Maksymalna rezystancja pętli żył w temperaturze 20°C: 48 Ω/km
- Pojemność pomiędzy żyłami pary przy 1 kHz: maks. 100 nF/km
- Średnia pojemność pomiędzy żyłami pary przy 1 kHz: 90 nF/km
- Indukcyjność: ok. 0,7 mH/km
- Zakres temperatury pracy: od -30°C do +80°C
- Zakres temperatury układania: od -5°C do +70°C
- Minimalny promień gięcia: 10 x średnica kabla
- Podtrzymanie funkcji E30-E90: DIN 4102-12
- Podtrzymanie funkcji PH90: PN-EN 50200 + Annex E
- Trwałość izolacji FE180: IEC 60331-21, IEC 60331-11
- Odporność na wodę: PN-EN 50200 Annex E
- Próby palności: PN-EN 60332-1-2, IEC 60332-1-2, PN-EN 60332-3-24, IEC 60332-3-24
- Gęstość dymu: PN-EN 61034-2, IEC 61034-2
- Przepuszczalność światła: min. 80%
- Korozyjność gazów: PN-EN 60754-1, PN-EN 60754-2, IEC 60754-2
- Wykonanie według: PIB-KOT-2021/0296-3701 wyd. 1, WT-TK-43
- Zgodność z dyrektywą niskonapięciową: 2014/35/UE
- Zastosowanie: SAP, DSO, systemy alarmowe, sygnalizacyjne, teletransmisyjne, automatyka pożarnicza i przemysłowa
Podsumowanie
Technokabel HTKSHekw FE180 PH90/E30-E90 3x2x1,0 to ekranowany kabel ognioodporny do instalacji bezpieczeństwa pożarowego, systemów alarmowych, DSO, SAP i automatyki. Trzy pary żył miedzianych, wspólny ekran statyczny, klasa CPR B2ca-s1a,d0,a1 oraz parametry FE180, PH90 i E30-E90 sprawiają, że przewód jest przeznaczony do wymagających instalacji wewnętrznych, w których kluczowe znaczenie ma niezawodna transmisja sygnału w warunkach pożaru.
