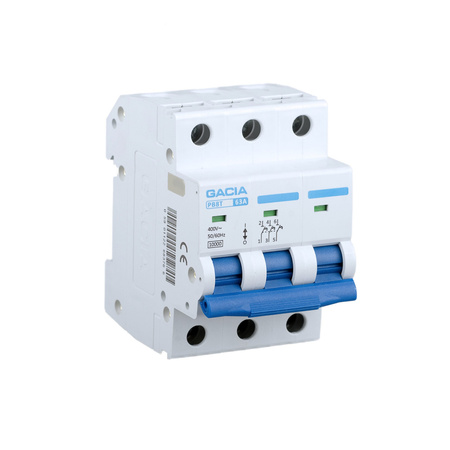

Ogranicznik poboru mocy PB8T 10kA 3P 16A PB8T 10KA 3P 16A
Ogranicznik poboru mocy PB8T 10kA 3P 25A VCX
Ogranicznik poboru mocy PB8T 10kA 3P 25A to precyzyjne urządzenie zabezpieczające, które pełni kluczową funkcję jako element przedlicznikowy w instalacjach trójfazowych. Jego zadaniem jest ograniczanie nadmiernego poboru prądu oraz zapewnienie selektywnego działania w stosunku do dalszych zabezpieczeń nadprądowych odbiorcy. Dzięki temu użytkownik zyskuje stabilną ochronę instalacji oraz wyższy poziom bezpieczeństwa eksploatacji. Model PB8T w wersji 25-amperowej został skonstruowany z myślą o zastosowaniach w budynkach mieszkalnych, obiektach usługowych i mniejszych zakładach, gdzie wymagana jest przewidywalna reakcja zabezpieczeń oraz łatwa identyfikacja ewentualnych przeciążeń.
Urządzenie wykorzystuje charakterystykę czasowo-prądową zoptymalizowaną do pracy przed licznikiem, dzięki czemu reaguje adekwatnie do poziomu przeciążenia – od długotrwałych niewielkich odchyleń aż po gwałtowne wzrosty wartości prądu. PB8T posiada czytelny, mechaniczny wskaźnik zadziałania, który jednoznacznie informuje użytkownika o wyłączeniu wynikającym z przeciążenia, co znacząco ułatwia diagnostykę. Konstrukcja urządzenia została przygotowana tak, aby gwarantować odporność na typowe warunki środowiskowe instalacji wewnętrznych oraz zwiększoną niezawodność przy powtarzalnych zadziałaniach.
Ogranicznik poboru mocy PB8T 10kA 3P 25A montuje się na standardowej szynie TH35, wykorzystując trwałe klipsy ułatwiające instalację nawet w ciasnych przestrzeniach rozdzielnicy. Maksymalny przekrój przewodów wynoszący 25 mm² oraz możliwość podłączenia szyn grzebieniowych sprawiają, że produkt jest kompatybilny z większością popularnych układów modułowych. Moment dokręcania zacisków na poziomie 3 Nm zapewnia pewny i stabilny kontakt elektryczny, co ma szczególne znaczenie w instalacjach wieloletnich, poddawanych zmianom temperatury oraz drganiom. Urządzenie osiąga stopień ochrony IP20, odpowiedni dla zastosowań w zamkniętych rozdzielnicach.
Dzięki zdolności zwarciowej 10 kA ogranicznik PB8T spełnia wymagania nowoczesnych instalacji elektrycznych, zapewniając odporność na wysokie prądy zwarciowe pojawiające się w warunkach awaryjnych. Pracuje w szerokim zakresie temperatur, co pozwala na stosowanie go zarówno w ogrzewanych pomieszczeniach, jak i w miejscach o umiarkowanie zmiennych warunkach klimatycznych. Połączenie trwałości, selektywności działania oraz intuicyjnej obsługi czyni go rozwiązaniem odpowiednim dla installerów poszukujących komponentu, który będzie niezawodny, powtarzalny i łatwy do integracji z istniejącą infrastrukturą.
Parametry techniczne
- Prąd znamionowy: 25 A
- Zdolność zwarciowa: 10 kA
- Napięcie znamionowe: 400 V
- Częstotliwość pracy: 50/60 Hz
- Charakterystyka czasowo-prądowa: 1.1×In >3600 s; 1.4×In 2–900 s; 2.5×In 0.5–60 s; 10×In >0.1 s; 20×In <0.01 s
- Wskaźnik zadziałania: tak
- Stopień ochrony: IP20
- Temperatura pracy: −30°C do +50°C
- Temperatura składowania: −30°C do +70°C
- Maksymalny przekrój przewodów: 25 mm²
- Moment dokręcania zacisków: 3 Nm
- Montaż na szynie TH35: tak
- Możliwość użycia szyn grzebieniowych: tak
Podsumowanie
Ogranicznik poboru mocy PB8T 10kA 3P 25A VCX to niezawodne rozwiązanie zabezpieczające instalację przed nadmiernym obciążeniem, oferujące selektywne działanie, stabilne parametry pracy i łatwy montaż. Zaprojektowany jako urządzenie przedlicznikowe, wspiera bezpieczne funkcjonowanie systemu elektrycznego, zapewniając odpowiednią reakcję na przeciążenia i zwarcia oraz umożliwiając szybką identyfikację zadziałania dzięki wbudowanemu wskaźnikowi.
