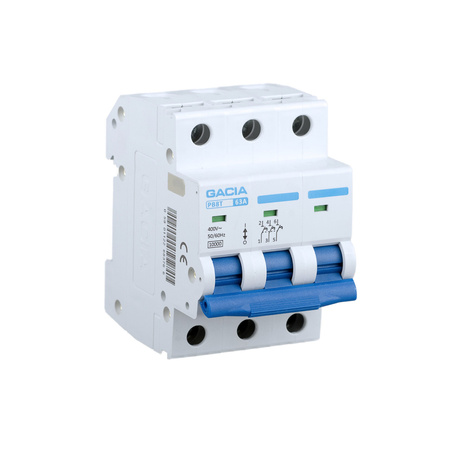

Ogranicznik poboru mocy PB8T 10kA 3P 20A PB8T 10KA 3P 20A
Ogranicznik poboru mocy PB8T 10kA 3P 20A VCX
Ogranicznik poboru mocy PB8T 10kA 3P 20A to trójfazowy aparat zabezpieczający, zaprojektowany do pracy jako element przedlicznikowy w instalacjach o niższym lub średnim obciążeniu. Jego podstawową funkcją jest ograniczanie maksymalnego prądu pobieranego przez odbiorcę oraz zapewnianie selektywnego współdziałania z zabezpieczeniami nadprądowymi odbiorcy. Dzięki temu urządzenie chroni instalację przed skutkami przeciążeń i potencjalnych uszkodzeń, zapewniając jednocześnie ciągłość pracy pozostałych elementów układu. Wariant 20 A doskonale sprawdza się w instalacjach trójfazowych o ograniczonej mocy, takich jak mniejsze obiekty usługowe, lokale użytkowe oraz instalacje pomocnicze.
Wbudowana charakterystyka czasowo–prądowa gwarantuje, że ogranicznik reaguje w sposób przewidywalny, zależnie od krotności prądu płynącego przez aparat. Długotrwałe niewielkie przeciążenia powodują odłączenie po czasie liczonym w godzinach lub minutach, natomiast gwałtowne skoki prądu prowadzą do natychmiastowego działania. Dzięki temu urządzenie skutecznie zabezpiecza instalację, jednocześnie minimalizując liczbę niepotrzebnych wyłączeń wynikających z chwilowych odbić obciążenia. Wskaźnik zadziałania, umieszczony na froncie aparatu, stanowi dodatkowy element diagnostyczny umożliwiający szybką i jednoznaczną ocenę stanu urządzenia bez konieczności demontażu czy wykonywania pomiarów.
Konstrukcja ogranicznika PB8T 10kA 3P 20A zapewnia szybki i stabilny montaż w rozdzielnicy, na standardowej szynie TH35. Urządzenie zostało wyposażone w trwałe klipsy montażowe, które ułatwiają zarówno instalację, jak i ewentualny demontaż aparatu. Zaciski przystosowane są do przewodów o maksymalnym przekroju 25 mm², co zapewnia kompatybilność z najczęściej stosowanymi przekrojami roboczymi. Zalecany moment dokręcania wynoszący 3 Nm gwarantuje pewny i długotrwały kontakt elektryczny, co jest kluczowe dla bezpieczeństwa eksploatacji. Możliwość stosowania szyn grzebieniowych dodatkowo poprawia organizację połączeń wewnątrz rozdzielnicy.
Ogranicznik charakteryzuje się zdolnością zwarciową na poziomie 10 kA, co pozwala na jego stosowanie w instalacjach, w których mogą wystąpić znaczne prądy zwarciowe. Urządzenie pracuje w szerokim zakresie temperatur — od −30°C do +50°C — dzięki czemu jest odporne na typowe warunki spotykane w rozdzielnicach wewnętrznych. Stopień ochrony IP20 jest odpowiedni dla urządzeń montowanych w zamkniętych obudowach modułowych. Połączenie niezawodnej konstrukcji, czytelnego wskaźnika i pewnych parametrów elektrycznych sprawia, że PB8T 10kA 3P 20A to solidny wybór w sytuacjach, gdzie wymagana jest trwała ochrona trójfazowej instalacji o niewielkiej mocy.
Parametry techniczne
- Prąd znamionowy: 20 A
- Zdolność zwarciowa: 10 kA
- Napięcie znamionowe: 400 V
- Częstotliwość pracy: 50/60 Hz
- Charakterystyka czasowo–prądowa: 1.1×In >3600 s; 1.4×In 2–900 s; 2.5×In 0.5–60 s; 10×In >0.1 s; 20×In <0.01 s
- Wskaźnik zadziałania: tak
- Stopień ochrony: IP20
- Temperatura pracy: −30°C do +50°C
- Temperatura składowania: −30°C do +70°C
- Maksymalny przekrój przewodów: 25 mm²
- Moment dokręcania zacisków: 3 Nm
- Montaż na szynie TH35: tak
- Możliwość użycia szyn grzebieniowych: tak
Podsumowanie
Ogranicznik poboru mocy PB8T 10kA 3P 20A VCX to niezawodne, trójfazowe zabezpieczenie przedlicznikowe, które zapewnia skuteczną ochronę instalacji przed przeciążeniami i zwarciami. Dzięki selektywnemu działaniu, wskaźnikowi zadziałania oraz łatwemu montażowi na szynie TH35 urządzenie stanowi praktyczny element ochronny, odpowiedni dla instalacji o ograniczonej mocy wymagających stabilnej i powtarzalnej pracy.
