OT125G3-3BS Rozłącznik 125A, 3P, rozmiar G3 z rączką, montaż na szynie DIN, seria OT Plus
Rozłącznik izolacyjny ABB OT125G3-3BS 3P 125A – 1SCA162521R1001

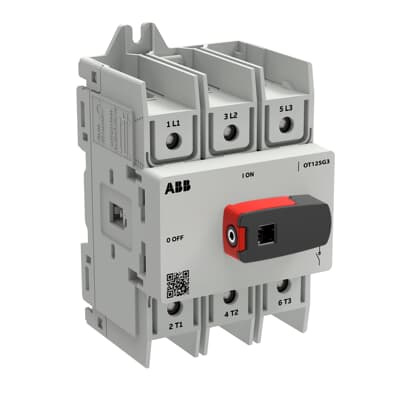

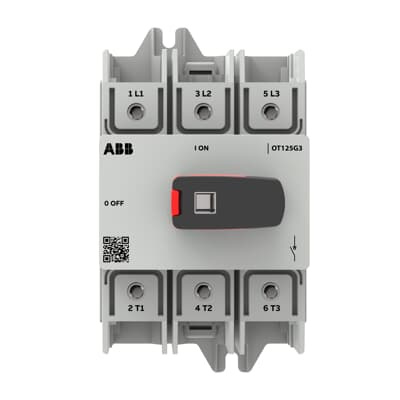

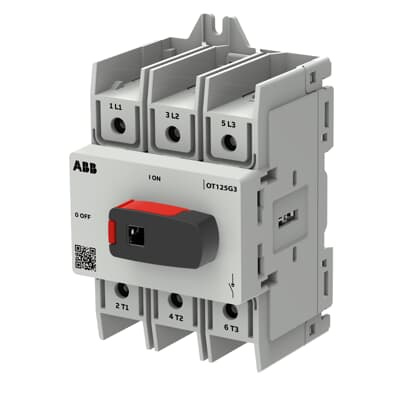

ABB OT125G3-3BS to 3-polowy rozłącznik izolacyjny z serii OT Plus, przeznaczony do ręcznego rozłączania i izolowania obwodów elektrycznych. Aparat jest przystosowany do obsługi od frontu i może być montowany zarówno na płycie montażowej, jak i na szynie DIN. Konstrukcja została dostosowana do rozdzielnic z wycięciem DIN 45 mm, dzięki czemu urządzenie może być wygodnie integrowane w typowych układach rozdzielczych i sterowniczych.
Rozłącznik posiada 3 bieguny, znamionowy prąd cieplny 125 A oraz napięcie pracy obwodu głównego do 800 V. W kategorii użytkowania AC-21A może przewodzić prąd 125 A przy napięciu do 690 V, natomiast w kategorii AC-23A jego prąd znamionowy wynosi 125 A przy 415 V. Dla tego napięcia znamionowa moc łączeniowa w kategorii AC-23A wynosi 55 kW.
Model OT125G3-3BS jest wyposażony w wbudowane zaciski śrubowe oraz bezpośrednio montowaną czarną rękojeść obrotową. Rękojeść można zabezpieczyć kłódką, co pozwala ograniczyć możliwość przypadkowego lub nieuprawnionego załączenia aparatu. Konstrukcja umożliwia również zastosowanie wałka do obsługi zewnętrznej, na przykład z drzwi rozdzielnicy. Do aparatu można zamontować maksymalnie 4 styki pomocnicze NO oraz 4 styki NC.
Rozłącznik charakteryzuje się trwałością mechaniczną do 100 000 operacji, znamionowym napięciem izolacji Ui 800 V oraz znamionowym napięciem udarowym Uimp 8 kV. Przy odpowiednim zabezpieczeniu może osiągać znamionowy warunkowy prąd zwarciowy do 50 kA. Produkt jest zgodny z normą IEC 60947-3 i przeznaczony do zastosowań w profesjonalnych instalacjach niskiego napięcia.
Parametry techniczne
- Producent: ABB
- Seria: OT Plus
- Typ: OT125G3-3BS
- Numer katalogowy: 1SCA162521R1001
- EAN: 6417019925547
- Rodzaj: rozłącznik izolacyjny
- Liczba biegunów: 3P
- Znamionowy prąd cieplny Ith: 125 A
- Znamionowy prąd cieplny w obudowie Ithe: 125 A
- Znamionowe napięcie pracy: do 800 V
- Znamionowe napięcie izolacji Ui: 800 V
- Znamionowe napięcie udarowe Uimp: 8 kV
- Prąd AC-21A: 125 A przy 415 / 500 / 690 V, 80 A przy 800 V
- Prąd AC-22A: 125 A przy 415 / 500 / 690 V, 63 A przy 800 V
- Prąd AC-23A: 125 A przy 415 V, 70 A przy 500 V, 63 A przy 690 V
- Moc AC-23A: 55 kW przy 415 V, 45 kW przy 500 V, 55 kW przy 690 V
- Warunkowy prąd zwarciowy Inc: do 50 kA
- Prąd krótkotrwały Icw: 2,5 kA / 1 s; 3,3 kA / 0,2 s
- Zdolność załączania zwarciowego Icm: 4,8 kA przy 690 V
- Trwałość mechaniczna: 100 000 operacji
- Sposób montażu: płyta montażowa / szyna DIN
- Sposób obsługi: od frontu
- Typ rękojeści: pokrętło
- Kolor rękojeści: czarny
- Możliwość blokady kłódką: tak
- Typ zacisków: śrubowe
- Moment dokręcania: 6 N·m
- Długość odizolowania przewodu: 16–18 mm
- Przekrój przewodu giętkiego: 1 × Cu 2,5–70 mm² lub 2 × Cu 2,5–25 mm²
- Przekrój przewodu wielodrutowego: 1 × Cu 2,5–70 mm² lub 2 × Cu 2,5–25 mm²
- Przekrój przewodu sztywnego: 1/2 × Cu 2,5–6 mm²
- Stopień ochrony od frontu: IP20
- Stopień zanieczyszczenia: 3
- Maksymalna liczba styków pomocniczych: 4 NO + 4 NC
- Straty mocy: 4,6 W na biegun
- Wymiary: 70 × 123 × 74,6 mm
- Masa netto: 0,399 kg
- Norma: IEC 60947-3
Podsumowanie
ABB OT125G3-3BS 1SCA162521R1001 to 3-polowy rozłącznik izolacyjny 125 A przeznaczony do rozdzielnic i instalacji niskiego napięcia. Montaż na szynie DIN lub płycie, obsługa od frontu, możliwość blokady rękojeści kłódką oraz opcja sterowania zewnętrznego sprawiają, że aparat dobrze sprawdza się jako główny element rozłączający i izolacyjny w instalacjach przemysłowych oraz rozdzielczych.
