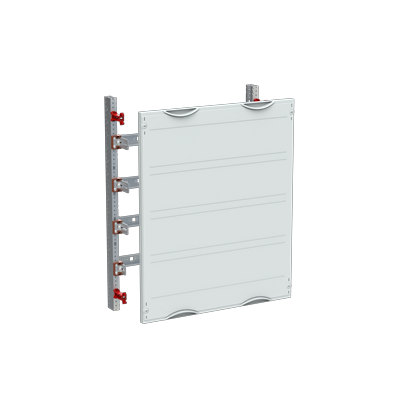

ABB Zestaw moduł pod zaciski na szynę DIN (do samodzielnego montażu) MBK209
Moduł wewnętrzny MBK209 – 4-rzędowy, 96 modułów, 600 × 500 × 200 mm
Opis produktu
MBK209 to moduł wewnętrzny z serii CombiLine marki ABB, przeznaczony do montażu poziomego listw DIN pod zaciski w rozdzielnicach modułowych. Został zaprojektowany z myślą o wygodnej organizacji przewodów i urządzeń w instalacjach niskonapięciowych, zapewniając wysoki standard wykonania, trwałość i bezpieczeństwo pracy.
Model MBK209 oferuje 4 rzędy i 96 jednostek modułowych DIN. Dzięki systemowi regulacji głębokości w zakresie od 68 do 145 mm oraz szerokości użytkowej 438 mm, produkt zapewnia dużą elastyczność podczas montażu i rozbudowy instalacji. Kompaktowe wymiary 600 × 500 × 200 mm sprawiają, że idealnie sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
Obudowa z pokrywą z tworzywa sztucznego (RAL 7035) wyposażona jest w mechanizm zatrzaskowy typu „press and turn”, który ułatwia szybki dostęp do wnętrza modułu. Produkt montowany jest bezstopniowo za pomocą uchwytów mocujących, co pozwala na dokładne dopasowanie do przestrzeni montażowej.
Parametry techniczne
- Typ produktu: moduł wyposażenia wewnętrznego
- Przeznaczenie: rozdzielnice CombiLine
- Rodzaj montażu: poziomy, regulowany uchwytami
- Liczba rzędów: 4
- Liczba modułów DIN: 96
- Wymiary zewnętrzne (wys. × szer. × gł.): 600 × 500 × 200 mm
- Głębokość użytkowa: 68–145 mm
- Szerokość użytkowa: 438 mm
- Materiał pokrywy: tworzywo sztuczne
- Kolor: jasnoszary (RAL 7035)
- Stopień ochrony: klasyfikacja III – izolowany lub uziemiony
- Prąd znamionowy: 850 A
- Napięcie znamionowe: do 400 V
- Kompatybilne ramki montażowe: WR lub EDF
- Zgodność z normami: DIN EN 61439-2, DIN EN 61439-3
Podsumowanie
MBK209 to wysokiej klasy moduł do profesjonalnych rozdzielnic elektrycznych, łączący elastyczność montażu, wytrzymałość oraz dużą pojemność instalacyjną. Sprawdzi się w obiektach przemysłowych, komercyjnych i budynkach użyteczności publicznej. Komponent idealny dla wykonawców ceniących jakość ABB i systemowe podejście do budowy rozdzielnic.
