WAGO Złącze prostokątne, WINSTA MIDI, 4 styki/-ów, Gniazdo, Zacisk, 1 rząd 770-104

WAGO Gniazdo Wielowtykowe 770-104, 4-bieg., 4 mm² – z obudową odciążającą przewody, czarne, kodowanie A

WAGO 770-104 to czterobiegunowe gniazdo wielowtykowe z serii WINSTA®, wyposażone w obudowę odciążającą przewody oraz zaciski Push-in CAGE CLAMP®. Przeznaczone do szybkiego i bezpiecznego łączenia przewodów w aplikacjach instalacyjnych, szczególnie tam, gdzie wymagane są niezawodne połączenia o wysokim prądzie znamionowym do 25 A. Dzięki kompaktowej konstrukcji, mechanicznej blokadzie połączenia oraz odporności na błędne wpięcie, produkt idealnie sprawdza się w systemach oświetleniowych, rozdzielnicach i instalacjach modułowych.

Parametry techniczne:

• Liczba biegunów: 4

• Zaciski: 8 (po 2 na potencjał)

• Przekrój znamionowy przewodów: 4 mm²

• Technologia podłączenia: Push-in CAGE CLAMP®

• Napięcie znamionowe: 400 V (IEC), 600 V (UL)

• Prąd znamionowy: 25 A (IEC), 23 A (UL)

• Napięcie udarowe: 6 kV

• Rezystancja styku: ok. 0,25 mΩ (połączenie gniazdo/wtyk)

• Długość odizolowania: przewód 9 mm / izolacja zewnętrzna 55 mm

• Kąt podejścia przewodu: 0°

• Kodowanie: A (ochrona przed błędnym połączeniem)

• Zaczep ryglujący: możliwość domontowania

• Stopień ochrony: IP20 (IP2xC z obudową)

• Liczba cykli łączeniowych: 200

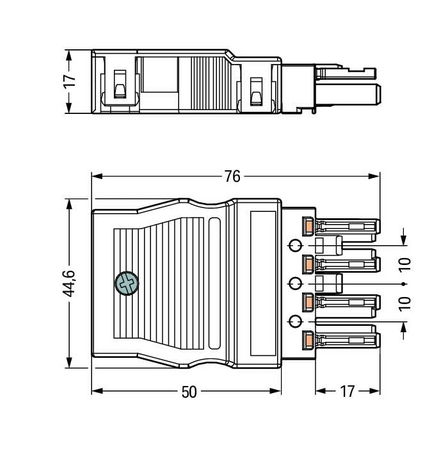

• Wymiary: 44,6 mm (szer.) × 17 mm (wys.) × 76 mm (gł.)

• Raster: 10 mm

• Kolor: czarny (obudowa i odciążenie)

• Materiał izolacyjny: PA66, klasa palności UL 94 V0

• Obciążenie ogniowe: 0,577 MJ

• Temperatura pracy: -35°C do +85°C

• GTIN: 4044918252126

• Opakowanie: 25 szt.

Podsumowanie:
Wielowtykowe gniazdo WAGO 770-104 to niezawodny komponent instalacyjny przeznaczony do szybkiego i pewnego łączenia obwodów w aplikacjach wymagających wysokiej wydajności prądowej. Obudowa odciążająca przewody, kompatybilność z elementami systemu WINSTA® oraz ochrona przed błędnym podłączeniem zapewniają bezpieczeństwo, oszczędność czasu i wygodę podczas montażu.
